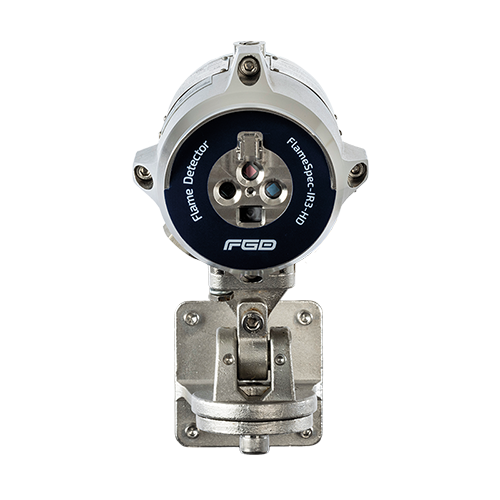

FLS-IR3-HD, hidrokarbon yangınlarını (görünür ve görünmez) yüksek hızda algılayan, HD video kaydı özellikli bir IR3 (üçlü kızılötesi) alev dedektörüdür. Patlama ve alev topu oluşumlarını 40 milisaniye içinde tespit eder.
| Marka | FGD |
| Model | FLS-IR3-HD |
| Algılama Sistemi | IR3 |
| Algılama Mesafesi |
Örnek alevler için aşağıdaki tabloya bakınız
1x1ft n-heptan alevini "Extreme" hassasiyet seviyesinde 80 metre uzaklıkta algılayabilmekte |
| Algılama Açısı | 90° Yatay, 80° Dikey |
| Sensör Hassasiyet Ayarı | 5 kademe: Extreme, High, Medium, Low, Very Low |
| Tepki Süresi |
Patlama/alev topu: 40 milisaniye
1x1ft n-heptan alevi: 0-30m mesafede 2.2 saniye, 30-80m mesafede 9 saniye |
| Sensör Zaman Gecikmesi | 0-30 saniye (ayarlanabilir) |
| Video Çıkışı |
HD Renkli Video (standart), Composite Video (NTSC/PAL)
Near-IR filtreli [X2] modeli talep üzerine mevcuttur |
| Video Kaydı | Olay öncesi 1 dakika, olay sonrası 3 dakikaya kadar kayıt |
| Çalışma Sıcaklığı | -55°C ile +85°C |
| Koruma Sınıfı | IP66, IP68, NEMA 4X, 6P |
| Onaylar | ATEX, IECEx, INMETRO, PESO, FM, EN54-10 |
FLS-IR3-HD, hidrokarbon yangınlarını (görünür ve görünmez) yüksek hızda algılayan bir IR3 (üçlü kızılötesi) alev dedektörüdür. 4.0-5.0 mikron kızılötesi spektrum aralığında, üç ayrı dalga boyunda net ayrım yaparak çalışır. Her hava koşulunda ve ışık ortamında çalışır.
Patlama veya ani alev topu oluşumlarını 40 milisaniye içinde algılayabilir. NFPA 33 uyumluluğu için 0.5 saniyeden hızlı tepki süresine sahip model de mevcuttur.
Cihaz, izlenen alanın HD renkli video görüntüsünü sağlar. Yangın olayları ve tehlikeli alana müdahale eden personel, 30 metreye kadar mesafede net şekilde görüntülenebilir. Bu sayede müdahale ekipleri, tehlikeli alana girmeden önce durumu net şekilde değerlendirebilir.
Olay videoları, olaydan 1 dakika önce başlayarak olay sonrası 3 dakikaya kadar kalıcı hafızaya kaydedilir. Kayıtlar, olay sonrası incelemelerde kullanılabilir. Cihaz, ONVIF Profile S protokolü ile video yönetim sistemlerine entegre edilebilir.
Cihazda dahili olay kaydedici (Event Logger) bulunur. Alarm, arıza ve diğer önemli olaylar kalıcı hafızaya kaydedilir. Otomatik ve manuel yerleşik test (BIT) özelliği, pencere temizliği ve genel dedektör çalışmasını sürekli olarak kontrol eder.
Kirli optik uyarısı sayesinde önleyici bakım ihtiyacı önceden bildirilir. Pencere ısıtıcısı, yoğuşma ve buzlanmayı önleyerek zorlu çevresel koşullarda performansı korur.
Güneş ışığı, kaynak arkı, kuvars lamba gibi yaygın yanlış alarm kaynaklarına karşı bağışıklık gösterir.
RS-485 üzerinden Modbus RTU haberleşmesi ile uzaktan konfigürasyon ve izleme yapılabilir.
SIL2 fonksiyonel güvenlik sertifikasyonu ve HART® 7 protokolü opsiyonel olarak sunulur. Talep üzerine DNV Type Approval ve MED-B denizcilik sertifikaları da mevcuttur. Ayrıca hava koruma kapağı (weather cover) ve airshield gibi aksesuarlar ayrıca temin edilebilir.
Model Seçenekleri: FLS-IR3-HD-AS10, FLS-IR3-HD-AS20, FLS-IR3-HD-AS11, FLS-IR3-HD-AS21, FLS-IR3-HD-AS12, FLS-IR3-HD-AS22, FLS-IR3-HD-AS13, FLS-IR3-HD-AS23, FLS-IR3-HD-AS14, FLS-IR3-HD-AS24, FLS-IR3-HD-AS15, FLS-IR3-HD-AS25
| Yakıt | Ölçü | Sensör Hassasiyet Ayarı | Mesafe | Ortalama Tepki Süresi |
|---|---|---|---|---|
| n-Heptan | 1 x 1 ft | Extreme | 80 m | 9.0 sn |
| n-Heptan | 1 x 1 ft | Extreme | 70 m | 4.1 sn |
| n-Heptan | 1 x 1 ft | High | 60 m | 3.2 sn |
| n-Heptan | 1 x 1 ft | Medium | 30 m | 2.2 sn |
| n-Heptan | 1 x 1 ft | Low | 15 m | 1.2 sn |
| n-Heptan | 1 x 1 ft | Very Low | 7.5 m | 1.6 sn |
| Dizel | 1 x 1 ft | Extreme | 50 m | 2.9 sn |
| Dizel | 1 x 1 ft | Medium | 24 m | 3.9 sn |
| Etanol | 1 x 1 ft | Extreme | 38 m | 4.2 sn |
| Etilen Glikol | 1 x 1 ft | Extreme | 35 m | 4.0 sn |
| Etilen Glikol | 1 x 1 ft | Medium | 17 m | 3.4 sn |
| Benzin | 2 x 2 ft | Extreme | 100 m | 5.3 sn |
| Benzin | 1 x 1 ft | Extreme | 70 m | 3.6 sn |
| Benzin | 1 x 1 ft | Medium | 30 m | 1.5 sn |
| İzopropanol (IPA) | 1 x 1 ft | Extreme | 55 m | 3.5 sn |
| İzopropanol (IPA) | 1 x 1 ft | Medium | 23 m | 1.0 sn |
| Jet Yakıtı JP5 | 2 x 2 ft | Extreme | 90 m | 9.2 sn |
| Jet Yakıtı JP5 | 1 x 1 ft | Extreme | 50 m | 4.1 sn |
| Jet Yakıtı JP5 | 1 x 1 ft | High | 45 m | 4.9 sn |
| Jet Yakıtı JP5 | 1 x 1 ft | Medium | 24 m | 1.9 sn |
| Gazyağı | 1 x 1 ft | Extreme | 50 m | 4.1 sn |
| Gazyağı | 1 x 1 ft | Medium | 24 m | 2.5 sn |
| Lityum İyon Pil | 5 hücre 3.7V 1.5AH | Extreme | 19 m | 3.4 sn |
| Lityum İyon Pil | 5 hücre 3.7V 1.5AH | Medium | 13 m | 2.4 sn |
| LPG | 32-inç Alev Sütunu | Extreme | 55 m | 4.8 sn |
| LPG | 32-inç Alev Sütunu | Medium | 30 m | 1.4 sn |
| LPG | 32-inç Alev Sütunu | Low | 15 m | 1.4 sn |
| Metan | 32-inç Alev Sütunu | Extreme | 45 m | 3.3 sn |
| Metan | 32-inç Alev Sütunu | Medium | 25 m | 0.8 sn |
| Metanol | 1 x 1 ft | Extreme | 40 m | 4.1 sn |
| Metanol | 1 x 1 ft | High | 38 m | 5.5 sn |
| Metanol | 1 x 1 ft | Medium | 23 m | 1.2 sn |
| Polipropilen | 1 x 1 ft | Extreme | 35 m | 10.1 sn |
| Polipropilen | 1 x 1 ft | Medium | 20 m | 2.6 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Medium | 15 m | 0.8 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Extreme | 30 m | 3.3 sn |
| Odun | 1 x 1 ft | Extreme | 45 m | 3.8 sn |
| Odun | 1 x 1 ft | Medium | 22.5 m | 2.1 sn |
| Yanlış Alarm Kaynağı | Mesafe | Tepki |
|---|---|---|
| Güneş Işığı (Direkt/Yansıyan) | — | Tepki yok |
| Güneş Işığı (Direkt/Yansıyan), Sensörler Üzerinde Su Damlalarıyla | — | Tepki yok |
| Akkor Lamba (300 W) | 0.5 m | Alarm yok |
| Floresan (70 W) | 0.5 m | Alarm yok |
| Elektrik Arkı | 0.5 m | Alarm yok |
| Kaynak Arkı | 3.5 m | Alarm yok |
| Radyant Isıtıcı (1850 W) | 0.5 m | Alarm yok |
| Radyant Isıtıcı (1850 W), Sensörler Üzerinde Su Damlalarıyla | 0.5 m | Alarm yok |
| Kuvars Lamba (1000 W), Kılıflı | 0.5 m | Alarm yok |
| Kuvars Lamba (500 W), Kılıfsız | 0.5 m | Alarm yok |
| Cıva Buharlı Lamba (160 W x3) | 0.5 m | Alarm yok |
| Araç Egzozu | 0.5 m | Alarm yok |
| Projektör LED | 0.5 m | Alarm yok |
| Solenoid Zil | 0.5 m | Alarm yok |
| Havya | 0.5 m | Alarm yok |
| Elektrikli Matkap | 0.5 m | Alarm yok |
