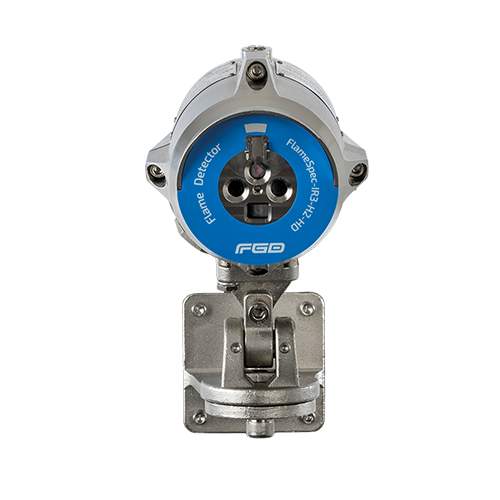

FLS-IR3-H2-HD, enerji uygulamalarında karşılaşılan hidrojen, metan, sentez gazı, amonyak ve metanol gibi yangınları algılayan bir IR3 (üçlü kızılötesi) alev dedektörüdür. Near-IR filtreli HD video ile yangın olaylarını görüntüler.
| Marka | FGD |
| Model | FLS-IR3-H2-HD |
| Algılama Sistemi | IR3 |
| Algılama Mesafesi |
Örnek alevler için aşağıdaki tablolara bakınız
32-inç hidrojen alevini (Standard Model) "Extreme" hassasiyet seviyesinde 30 metre uzaklıkta algılayabilmekte |
| Algılama Açısı | 90° Yatay, 80° Dikey |
| Sensör Hassasiyet Ayarı | 5 kademe: Extreme, High, Medium, Low, Very Low |
| Tepki Süresi |
Patlama/alev topu: 40 milisaniye
32-inç hidrojen alevi: 0-20m mesafede 1.5 saniye, 20-30m mesafede 4 saniye |
| Sensör Zaman Gecikmesi | 0-30 saniye (ayarlanabilir) |
| Video Çıkışı |
Near-IR Filtreli HD Video (standart)
Renkli HD [X2] modeli talep üzerine mevcuttur |
| Video Kaydı | Olay öncesi 1 dakika, olay sonrası 3 dakikaya kadar kayıt |
| Çalışma Sıcaklığı | -55°C ile +85°C |
| Koruma Sınıfı | IP66, IP68, NEMA 4X, 6P |
| Onaylar | ATEX, IECEx, INMETRO, PESO, FM, EAC CU TR |
FLS-IR3-H2-HD, enerji uygulamalarında karşılaşılan hidrojen, metan, sentez gazı, amonyak ve metanol gibi yangınları algılayan bir IR3 (üçlü kızılötesi) alev dedektörüdür. Üç ayrı kızılötesi dalga boyunda net ayrım yaparak çalışır. Her hava koşulunda ve ışık ortamında çalışır.
Patlama veya ani alev topu oluşumlarını 40 milisaniye içinde algılayabilir. Kapalı alanlardaki yangınların algılanması için 0.5 saniyeden hızlı tepki süresine sahip [X5] modeli de mevcuttur.
Cihaz, izlenen alanın Near-IR filtreli HD video görüntüsünü sağlar. Yangın olayları ve tehlikeli alana müdahale eden personel, 30 metreye kadar mesafede net şekilde görüntülenebilir. Bu sayede müdahale ekipleri, tehlikeli alana girmeden önce durumu net şekilde değerlendirebilir.
Olay videoları, olaydan 1 dakika önce başlayarak olay sonrası 3 dakikaya kadar kalıcı hafızaya kaydedilir. Kayıtlar, olay sonrası incelemelerde kullanılabilir. Cihaz, ONVIF Profile S protokolü ile video yönetim sistemlerine entegre edilebilir.
Cihazda dahili olay kaydedici (Event Logger) bulunur. Alarm, arıza ve video olayları kalıcı hafızaya kaydedilir. Otomatik ve manuel yerleşik test (BIT) özelliği, pencere temizliği ve genel dedektör çalışmasını sürekli olarak kontrol eder.
Isıtmalı pencere, yoğuşma ve buzlanmayı önleyerek zorlu çevresel koşullarda performansı korur.
Güneş ışığı, kaynak arkı dahil olmak üzere yaygın yanlış alarm kaynaklarına karşı yüksek bağışıklık gösterir.
RS-485 üzerinden Modbus RTU haberleşmesi ile uzaktan konfigürasyon ve izleme yapılabilir.
SIL2 fonksiyonel güvenlik sertifikasyonu ve HART® 7 protokolü opsiyonel olarak sunulur. DNV Type Approval denizcilik sertifikasına sahiptir. Ayrıca hava koruma kapağı (weather cover) ve airshield gibi aksesuarlar ayrıca temin edilebilir.
Model Seçenekleri: FLS-IR3-H2-HD-AS10, FLS-IR3-H2-HD-AS20, FLS-IR3-H2-HD-AS11, FLS-IR3-H2-HD-AS21, FLS-IR3-H2-HD-AS12, FLS-IR3-H2-HD-AS22, FLS-IR3-H2-HD-AS13, FLS-IR3-H2-HD-AS23, FLS-IR3-H2-HD-AS14, FLS-IR3-H2-HD-AS24, FLS-IR3-H2-HD-AS15, FLS-IR3-H2-HD-AS25
| Yakıt | Ölçü | Sensör Hassasiyet Ayarı | Mesafe | Ortalama Tepki Süresi |
|---|---|---|---|---|
| Hidrojen | 32-inç Alev Sütunu | Extreme | 30 m | 1.5 sn |
| Hidrojen | 32-inç Alev Sütunu | Medium | 20 m | 1.5 sn |
| Hidrojen | 32-inç Alev Sütunu | Low | 10 m | 1.4 sn |
| Hidrojen | 32-inç Alev Sütunu | Very Low | 5 m | 1.5 sn |
| Metanol | 1 x 1 ft | Extreme | 18 m | 4.2 sn |
| Metanol | 1 x 1 ft | Medium | 9 m | 2.9 sn |
| Metanol | 1 x 1 ft | Very Low | 3 m | 4.9 sn |
| Metan | 32-inç Alev Sütunu | Extreme | 20 m | 1.7 sn |
| Metan | 32-inç Alev Sütunu | Medium | 16 m | 1.2 sn |
| Metan | 32-inç Alev Sütunu | Low | 8 m | 1.4 sn |
| Metan | 32-inç Alev Sütunu | Very Low | 4 m | 0.9 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Extreme | 25 m | 3.0 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Medium | 17 m | 3.0 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Low | 8 m | 0.8 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Very Low | 4 m | 2.1 sn |
| Yakıt | Ölçü | Sensör Hassasiyet Ayarı | Mesafe | Ortalama Tepki Süresi |
|---|---|---|---|---|
| Hidrojen | 32-inç Alev Sütunu | Medium | 18 m | 0.1 sn |
| Hidrojen | 32-inç Alev Sütunu | Low | 9 m | 0.1 sn |
| Hidrojen | 32-inç Alev Sütunu | Very Low | 5 m | 0.2 sn |
| Metanol | 1 x 1 ft | Medium | 8 m | 0.3 sn |
| Metanol | 1 x 1 ft | Low | 5 m | 0.4 sn |
| Metanol | 1 x 1 ft | Very Low | 2.5 m | 0.3 sn |
| Metan | 32-inç Alev Sütunu | Medium | 16 m | 0.1 sn |
| Metan | 32-inç Alev Sütunu | Low | 8 m | 0.2 sn |
| Metan | 32-inç Alev Sütunu | Very Low | 4 m | 0.2 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Medium | 15 m | 0.4 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Low | 7 m | 0.2 sn |
| Sentez Gazı (30%CH₄:70%H₂) | 32-inç Alev Sütunu | Very Low | 4 m | 0.1 sn |
| Yanlış Alarm Kaynağı | Mesafe | Tepki |
|---|---|---|
| Güneş Işığı (Direkt/Yansıyan) | — | Tepki yok |
| Güneş Işığı (Direkt/Yansıyan), Sensörler Üzerinde Su Damlalarıyla | — | Tepki yok |
| Akkor Lamba (300 W) | 0.5 m | Alarm yok |
| Floresan (70 W) | 0.5 m | Alarm yok |
| Elektrik Arkı | 1.0 m | Alarm yok |
| Kaynak Arkı | 0.5 m | Alarm yok |
| Radyant Isıtıcı (1850 W) | 0.5 m | Alarm yok |
| Radyant Isıtıcı (1850 W), Sensörler Üzerinde Su Damlalarıyla | 0.5 m | Alarm yok |
| Kuvars Lamba (1000 W), Kılıflı | 0.5 m | Alarm yok |
| Kuvars Lamba (500 W), Kılıfsız | 0.5 m | Alarm yok |
| Cıva Buharlı Lamba (160 W x3) | 0.5 m | Alarm yok |
| Araç Egzozu | 0.5 m | Alarm yok |
| Projektör LED | 0.5 m | Alarm yok |
| Solenoid Zil | 0.5 m | Alarm yok |
| Havya | 0.5 m | Alarm yok |
| Elektrikli Matkap | 0.5 m | Alarm yok |
